Зазоры клапанов ниссан премьера п 12

Основной причиной запаха в салоне является утечка ОЖ из расширительного бачка. Как правило, в пожилых машинках к этому приводит износ и неправильная эксплуатация, нарушение технических рекомендаций, несвоевременная замена запчастей.

А на современных, практически новых, авто данный огрех может происходить из-за производственных браков или также из-за неправильно выбранных режимов работы моторного узла в целом.

При некорректной замене патрубков (или других составляющих компонентов системы охлаждения) также может возникать подобное явление, и это не такая уж редкость.

А поскольку ОЖ имеет свойства повышенной летучести и быстрого выветривания, не всякий, даже опытный водитель сможет визуально заметить подтеки и капельки. Тогда об утечке через элементы системы как раз и говорит характерный запах антифриза, проникающий в салон. Гораздо проще визуально владельцу обнаружить значительную течь (ОЖ оставляет довольно заметные пятна, а тосол приходится постоянно подливать). Но тогда и в салоне уже не просто будет легкое постороннее амбре, а станет уже вовсю разить.

Диагностика охлаждающих систем

Итак, первым делом открываем капот и проводим визуальный осмотр, пытаясь понять причину неисправностей. Проверяем все патрубки и проводники на повреждения механического характера (особенно, это касается машин с большим пробегом, там, где элементы, возможно, не менялись в положенные сроки и знатно поизносились). Следим за нарушениями герметичности. Хорошо, если повезет, и вы сразу же обнаружите миротрещинку или плохо закрученный подвод, который можно моментально восстановить путем замены.

Утечка в картер: Также распространенная причина запаха в салоне, но уже более масштабного – утечка антифриза в картер агрегата. И данная неполадка может серьезно нарушить некоторые функции мотора, и в целом привести, если не обращать внимания, к серьезным последствиям.

Выявляется утечка просто: осматриваем крышечку масляного бачка. Если на ней есть эмульсия характерного беловатого цвета, то значит, ОЖ точно попадает в картер, и нужно предпринимать действия по ремонту. Если же вы увидели подобные новообразования под авто во время стоянки, то тосол еще и вытекает наружу.

Когда утечка ОЖ идет непосредственно в салон и проявляется отчетливый, возникающий снова даже после проветривания, запах, то это может свидетельствовать о плохой герметичности отопительного радиатора. Если данная запчасть дала течь, пусть даже и незаметную визуально, часть тосола проходит прямиком в салон автомобиля. При этом водитель и пассажиры транспорта почти всегда явственно чувствуют сладковатый запах.

ГРМ – также одна из возможных причин.

ОЖ может пропускаться и под привод самого газораспределительного механизма. В данном случае происходящую утечку выявить довольно сложно. Можно просмотреть поверхности под ремнем ГРМ, там могут находиться следы влаги – ОЖ. Как правило, это говорит о неисправностях помпы.

К чему могут привести неполадки и запах

Не следует длительное время затягивать с диагностикой и выявлением причин того, почему пахнет антифризом в салоне вашего автомобиля. Если не получается диагностировать проблему самостоятельно, нужно воспользоваться услугами проверенного мастера-моториста. Надо постоянно помнить о том, что нормальное функционирование охлаждающих систем машины играет очень важную роль в штатной работе всего моторного узла.

Если появился запах в салоне – это ненормальное явление, которое в конечном итоге может привести и перегреву движка, и к вытеканию антифриза из системы. Так что, пока не обнаружились причины, следите за температурными режимами мотора и уровнями жидкости

Видео:Ремонт ГБЦ QR20-DE и регулировка зазоров клапановСкачать

Регулировка зазоров в приводе клапанов двигателей QG16DE и QG18DE Nissan Primera 2001-2007

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном (при температуре + 20 град.) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для холодного двигателя на впускном распределительном валу составляет 0,25-0,33 мм, на выпускном валу — 0,32-0,40 мм.

1. Снимите крышку головки блока цилиндров.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Более подробно здесь.

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей.

В данном случае это впускные клапаны 1-го и 2 — го цилиндров и выпускные клапаны 1-го и 3-го цилиндров. Запишите измеренные значения зазоров.

4. Проверните коленчатый вал на 360 град. (в ВМТ такта сжатия 4-го цилиндра) и измерьте зазоры в приводе остальных клапанов.

5. Если зазоры в приводе клапанов отклоняются от нормы, снимите шайбы и рассчитайте их толщину по формулам, приведенным ниже. Для снятия шайб воспользуйтесь специальным приспособлением или снимите распределительные валы.

Формулы для рассчёта толщины шайбы:

1 — Для впускных клапанов N = R +(М — 0,37);

2 — Для выпускных клапанов N = R +(М — 0,40),

где N — толщина новой шайбы, мм; R — толщина снятой шайбы, мм; М -измеренный — клапанный зазор, мм.

6. Для того чтобы легче было вынуть регулировочную шайбу, в толкателе сделан паз.

Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу.

На обратную сторону шайбы нанесена маркировка ее толщины (в данном случае «244» означает 2.44 мм)

Если метки отсутствуют, измерьте толщину шайбы микрометром. Ремонтные комплекты насчитывают 73 вида шайб толщиной от 2,00 до 2,98 мм.

7. Поставьте в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. 5, установите на место распределительные валы и проверьте зазоры. При необходимости повторите операции пп. 5-6.

8. Установите все ранее снятые детали в порядке, обратном снятию.

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство «Третий Рим».

Видео:Мотор QG16 - QG18 Регулировка клапанов, полная версия. Nissan Primera P12Скачать

Nissan Primera КосмоЛёт › Logbook › Регулировка клапанов Nissan Primera Р12. Чудо Мастера в действии.

Видео получилось достаточно познавательное, все раскрывать в описании не буду, в процессе и так будет понятно, чем дальше тем страшнее. Смотрим до конца, там самое интересное.

Nissan Primera 2006, 116 h. p. — DIY

Comments 14

разводным большим ключом держать попоробуй распредвал

отпилю к чертям и всего делов ))) все равно они н авыброс ))) а так спасибо за наводку.

Дааа… Вот из за таких чудо слесарей я стараюсь все делать сам.

Сочувствую…
С распредвалами очень не красивая история ;(
Теперь в любой сервис страшно ехать;(

Это дааа, но распредвалы найдены с родными бугелями, будем ставить мерить и смотреть что получится по итогу, должно быть все красиво учитывая что буду из этого 1,6 делать 1,8 ))) фронт работ уже обозначен, клиент копит денехххх. Цена не маленькая но это лучше чем контракт, тем более что номерной агрегат останется родной и по докам 1,6 а по факту будет уже 1,8.

Замена головы и расточка до 1,8 объема ?)))

нет просто точим и в путь, разница в ГБЦ минимальная, ее можно не менять но с блоком не совместима от 1,6 к 1,8. Сравнивал визуально. Разные расточки под каналы масла и ОЖ.

Это дааа, но распредвалы найдены с родными бугелями, будем ставить мерить и смотреть что получится по итогу, должно быть все красиво учитывая что буду из этого 1,6 делать 1,8 ))) фронт работ уже обозначен, клиент копит денехххх. Цена не маленькая но это лучше чем контракт, тем более что номерной агрегат останется родной и по докам 1,6 а по факту будет уже 1,8.

Добрый вечер! Менял цепь пару недель назад на сто. Вроде брал все оригинал, но на цепи не жёлтая полоска была. Меня смущает ещё один фактор, что при заводке иногда слышно звон цепи, но сразу же пропадает. Ванос я не менял. Может быть проблема в нем или в масле? И к стати какая цена на регулировку клапанов?

Мотор какой, По описанию проблемы, это почти 100% что 2,0 ))) А точно оригинальна цепь? как была упакована, не в прозрачный ЗИП пакет надеюсь, оригинальная цепь упакована в шуршащий плотный матовый пакет, который запаян, заводским методом и под цепью, с одной стороны, лежит желтый лист бумаги. Вот так как на фото.

Видео:Попытка регулировки клапанов Nissan Primera Р12. Чудо Мастера в действии.Скачать

4.1 Проверка и регулировка тепловых зазоров в клапанах

1. Отсоедините жгут проводки
2. Отсоедините шланги системы вентиляции картера.
3. Отсоедините высоковольтные провода,
4. Снимите крышку головки блока цилиндров
5. Установите поршень 1-го цилиндра в положение ВМТ в такте сжатия
а) Поверните шкив коленчатого вала по часовой стрелке и совместите канавку на шкиве с меткой «О» на крышке №1 ремня привода распределительного вала.

б) Убедитесь, что отверстие на шкиве привода распределительного вала совпало с меткой на крышке подшипника..

Читайте также: Рассухариватель клапанов для змз 405

Если это условие не выполняется, то поверните коленчатый вал по часовой стрелке на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой..

6. Проверьте тепловой зазор в клапанах, отмеченных на рисунке:

а) С помощью щупа измерьте зазор между толкателем клапана и затылком кулачка распределительного вала
б) Запишите значения величины зазора, выходящего за указанные пределы, Эти значения будут использованы для подбора необходимой величины регулировочной шайбы.

Номинальный тепловой зазор в клапанах (на холодном двигателе):
впускных. 0,15-0,25 мм
выпускных. 0,25- 0,35 мм

7. Поверните коленчатый вал на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой, как это указано в параграфе 2, и проверьте зазоры в клапанах, отмеченных на рисунке, повторив процедуру параграфа 3.

8, Отрегулируйте тепловой зазор в клапанах.

Примечания:
— В данных двигателях для регулировки теплового зазора в клапанах требуется демонтаж распределительных валов.
— Поскольку осевой зазор распределительного вала очень мал, то при демонтаже вала его следует удерживать в горизонтальном положении, в противном случае возможно повреждение посадочного места упорной шайбы распределительного вала в головке блока цилиндров, что может вызвать заедание или поломку распределительного вала. Аналогичные требования необходимо соблюдать и при установке распределительных валов
— Способы регулировки зазора впускных и выпускных клапанов несколько отличаются друг от друга.

8.1. Отрегулируйте тепловые зазоры во впускных клапанах.

8.1.1. Снимите распределительный вал впускных клапанов а) Поверните шкив коленчатого вала таким образом, чтобы отверстие во вспомогательной шестерне оказалось наверху; при этом кулачки 1-го и 3-го цилиндров в одинаковой степени нажимают на толкатели соответствующих клапанов.

б) Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала
в) Прикрепите вспомогательную шестерню распределительного вала к ведущей шестерне при помощи установочного болта

Рекомендуемые размеры установочного болта: диаметр — 6 мм, шаг резьбы — 1,0 мм, длина — 16-20 мм

Примечание: при снятии распределительного вала убедитесь, что усилие скручивания, передаваемое на вспомогательную шестерню от пружины, снимается вышеприведенной операцией.

г) Равномерно отпустите и снимите 8 болтов крышек подшипников распределительного вала за несколько проходов в последовательности, показанной на рисунке. Затем снимите крышки подшипников и распределительный вал

Внимание:
— Если распределительный вал не снимается при выполнении указанных операций, вновь установите крышку подшипника №3 и затяните ее двумя болтами.
— После этого последовательно отпустите и выверните болты, одновременно стараясь вытянуть распределительный вал за шестерню
— Не пытайтесь снять распределительный вал, прилагая большие усилия или с помощью дополнительных рычагов и приспособлений.

8.1.2 Удалите регулировочную шайбу с помощью небольшой отвертки

8.1.3. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.
а) Микрометром измерьте толщину снятой регулировочной шайбы.
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для впускных клапанов. N I- (A — 0,20) мм
где N — толщина новой шайбы. Т — толщина снятой (отработавшей) шайбы. А — измеренный зазор в данном клапане
в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению

Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм через 0,05 мм,

8.1.4, Установите новую регулировочную шайбу на толкатель клапана
8.1.5, Установите распределительный вал впускных клапанов
а) Проверните шкив коленчатого вала и установите распределительный вал выпускных клапанов в такое положение, чтобы его установочный штифт был выше среза головки блока цилиндров,

б) Нанесите консистентную смазку на упорные поверхности распределительного вала
в) Совместите шестерню распределительного вала впускных клапанов с шестерней распределительного вала выпускных клапанов, совместив установочные метки обеих шестерен.

Внимание: необходимо отличать уста новочные метки от меток ВМТи не использовать последние в этом случае

г) После этого заведите распределительный вал в постели подшипников, сохраняя зацепление шестерен.

Внимание: такое положение распределительного вала позволяет кулачкам первого и третьего цилиндров равномерно нажать на толкатели соответствующих клапанов.

д) Установите на место четыре крышки подшипников распределительного вала
е) Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек подшипников распределительного вала
ж) Установите и равномерно затяните 8 болтов крепления крышек подшипников за несколько проходов в указанной последовательности
Момент затяжки. 13 Н м

з) Снимите установочный болт
и) Установите крышку 1-го подшипника меткой вперед

Внимание: если крышка 1-го подшипника не встает на место, то с помощью отвертки переместите распределительный вал назад.

к) Нанесите тонкий слой моторного масла на резьбу и под головки болтов крышек подшипников распределительного вала
л) Установите и равномерно затяните 2 болта крышки переднего подшипника за несколько проходов
Момент затяжки. 13 Н м
м) Проверните коленчатый вал и проверьте совмещение меток

8.1 6. Проверьте зазоры в клапанах

8.2. Отрегулируйте тепловые зазоры в выпускных клапанах.

8.2.1. Снимите регулировочные шайбы
а) Поверните коленчатый вал таким образом, чтобы выступ кулачка регулируемого клапана был ориентирован вверх.
б) Расположите выемку толкателя клапана по направлению к передней части автомобиля.

в) Используя приспособление (А), нажмите на толкатель и установите приспособление (В) между кулачковым валом и толкателем После этого снимите приспособление (А).

Внимание: — Введите приспособление (В) под небольшим углом со стороны, обозначенной цифрой «9», как показано на рисунке. При этом выемка должна находиться в положении, показанном на рисунке.

— Приспособление (В) не следует вводить слишком глубоко, чтобы не защемить регулировочную шайбу. Для предотвращения заклинивания вводите приспособление плавно со стороны распределительного вала впускных клапанов, как показано на рисунке
— Профиль кулачка затрудняет установку приспособления (В) под 3-м кулачком со стороны распределительного вала впускных клапанов. Для замены этой регулировочной шайбы приспособление (В) следует установить со стороны выпускных клапанов

г) Удалите регулировочную шайбу небольшой отверткой и магнитным стержнем.

8.2.2. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями

а) Микрометром измерьте толщину снятой регулировочной шайбы
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для выпускных клапанов. N=T+(A- 0,30) мм, где N — толщина новой шайбы. Т — толщина снятой (отработавшей) шайбы, А — измеренный зазор в данном клапане.

в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению.

Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм с интервалом 0,05 мм,

8.2.3, Установите новую регулировочную шайбу
а) Установите шайбу на толкатель клапана
б) Приспособлением (А) нажмите на толкатель и удалите приспособление (В).

8,2.4. Проверьте тепловой зазор в клапанах

9. Установите крышку головки блока цилиндров
а) Удалите старый герметик.
б) Нанесите слой свежего герметика в места, показанные на рисунке.

в) Установите прокладку под крышку головки блока цилиндров
г) Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы
Момент затяжки. 6 Н м
10. Подсоедините высоковольтные провода.
11. Подсоедините шланги системы вентиляции картера
12. Подсоедините жгут проводки.

Видео:Регулировка клапанов подпил шлифовка подгон стаканчика толкателя Adjusting the valves for the pusherСкачать

Nissan Primera КосмоЛёт › Бортжурнал › Мотор QG16 — QG18 Регулировка клапанов, полная версия. Nissan Primera P12

Вы долго просили и я это отснял. Надеюсь час просмотра вы осилите?

Nissan Primera 2006, 116 л. с. — своими руками

Машины в продаже

Nissan Primera, 2004

Nissan Primera, 2006

Nissan Primera, 2001

Nissan Primera, 2005

Комментарии 13

Привет. В среднем цена данных стаканчиков от 250 р. до 450 р. самую большую цену которую увидел. А видео огонь! Большое спасибо.

А на QG16DE и QG18DE разве не шайбами диаметром 28 мм. зазоры регулируются? zinref.ru/avtomobili/Niss…emont_bez_problem/056.htm

Шайбы это рэдкие ДВС в основном до 2003 года. А написать могу все что угодно кому как взбредет в голову.

Шайбы это рэдкие ДВС в основном до 2003 года. А написать могу все что угодно кому как взбредет в голову.

У меня дастер двигат. 1.6 Ниссан H4M подскажите кто где регулирует клапаны мне срочно у меня поджатые. Боюсь прогорят помогитеееее.

ХЗ кто у вас регулирует, я так то от вас в 1т км ))) и всех регулировщиков не могу знать )))

У меня дастер двигат. 1.6 Ниссан H4M подскажите кто где регулирует клапаны мне срочно у меня поджатые. Боюсь прогорят помогитеееее.

Проблема будет найти стаканы с нужным номером, Ради интереса зашел новый посмотреть 1300руб и какой номер не пишут.

от 400 руб за новый стакан, не там ищете значит, раз даже номиналы не указанны.

А где ссылка на группу в вк? ?

на какую группу? я выкладываюсь в нескольких группах. поэтому в каждой это будет реклама чужой группы ))))

Видео:Замена маслосъемных колпачков и проверка зазора в приводе клапанов Nissan Primera P12.Скачать

Ниссан альмера классик регулировка клапанов

Двигатель qg16de – представитель серии моторов qg от Nissan. Первое его серийное производство было запущено в 2002 году. На тот момент он дал начало двум своим собратьям: qg13de и qg15de.

При создании нашего подопытного за основу был взят уже известный на тот момент мотор GA16DE. Целью такого инженерного хода было создание более мощного двигателя порядка 109 лошадиных сил. Важно отметить, что большинство конкурентных одноклассников было ограничено критерием порядка 100 лошадиных сил.

В результате в 2002 году была выпущена модель qg16de, которая представляла мотор с чугунным блоком объёмом 1,6 литра. Для автолюбителей на базе нашего двигателя сначала была создана модель qg15de, представляющая более экономичный вариант – объём камеры сгорания составил 1,5 литра, что незначительно снизило расход топлива.

Позднее компания Ниссан выпустила малолитражный двс – qg13de. Эта модель мощностью 87 лошадиных сил получила всеобщее признание благодаря низкому расходу топлива, который в среднем составлял порядка 4-5 литров на 100 километров. Тем не менее двигатель Nissan qg16de – был основным фундаментов моторов, описанных выше.

Технические характеристики силового агрегата

В названии модели двигателя Nissan qg16de первые две буквы обозначают серийный выпуск мотора. У компании Ниссан каждой серии присваиваются свои буквы, например «qg», «hr», «cr», «mr» и т.д. Цифра 16 показывает объём камеры сгорания (рабочий объём всех цилиндров) – указанное число необходимо разделить на 10.

Читайте также: Мембрана клапана вентиляции картерных газов z16xep

У нашей модели объём 1,6 литра. Буква «d», идущая следом за цифрой указывает на тип газораспределительного механизма DOHC – в моторе два распредвала, на каждый цилиндр приходится по 2 впускных и 2 выпускных клапана. Последняя буква «е» означает тип впрыска топлива при помощи форсунок.

Регулировка зазоров в приводе клапанов двигателей QG16DE и QG18DE Nissan Primera 2001-2007

• Набор плоских щупов
• Съемник шайб
• Микрометр

• Гаечный ключ рожковый — 10 мм
• Гаечный ключ рожковый — 17 мм
• Насадка на вороток — 10 мм
• Насадка на вороток — 13 мм
• Насадка на вороток — 17 мм
• Вороток под торцевую насадку
• Отвертка плоская малая

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном (при температуре + 20 град.) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для холодного двигателя на впускном распределительном валу составляет 0,25-0,33 мм, на выпускном валу — 0,32-0,40 мм.

1. Снимите крышку головки блока цилиндров.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Более подробно здесь.

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей.

В данном случае это впускные клапаны 1-го и 2 — го цилиндров и выпускные клапаны 1-го и 3-го цилиндров. Запишите измеренные значения зазоров.

4. Проверните коленчатый вал на 360 град. (в ВМТ такта сжатия 4-го цилиндра) и измерьте зазоры в приводе остальных клапанов.

5. Если зазоры в приводе клапанов отклоняются от нормы, снимите шайбы и рассчитайте их толщину по формулам, приведенным ниже. Для снятия шайб воспользуйтесь специальным приспособлением или снимите распределительные валы.

Формулы для рассчёта толщины шайбы:

1 — Для впускных клапанов N = R +(М — 0,37);

2 — Для выпускных клапанов N = R +(М — 0,40),

где N — толщина новой шайбы, мм; R — толщина снятой шайбы, мм; М -измеренный — клапанный зазор, мм.

6. Для того чтобы легче было вынуть регулировочную шайбу, в толкателе сделан паз.

Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу.

На обратную сторону шайбы нанесена маркировка ее толщины (в данном случае «244» означает 2.44 мм)

Если метки отсутствуют, измерьте толщину шайбы микрометром. Ремонтные комплекты насчитывают 73 вида шайб толщиной от 2,00 до 2,98 мм.

7. Поставьте в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. 5, установите на место распределительные валы и проверьте зазоры. При необходимости повторите операции пп. 5-6.

8. Установите все ранее снятые детали в порядке, обратном снятию.

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство «Третий Рим».

Основные характеристики двигателя qg16de

Описание основных параметров двигателя:

1. Мотор qg16de – это инжекторный четырёхцилиндровый двигатель. Объём всех цилиндров составляет 1597 см³. Номер двигателя выбит на его корпусе с правой стороны. У мотора один коленчатый вал, располагающийся на пяти опорных подшипниках. Вал проворачивают четыре поршня, расположенные в ряд. Поршни изготовлены из сплава алюминия. Зазор между поршнем и цилиндром корректируют два компрессионных кольца, чуть ниже располагается одно маслосъёмное кольцо. По специальным сверлениям в нижней головке шатуна струя масла дополнительно охлаждает поршни. Диаметр цилиндра составляет 76 мм, ход поршня – 88 мм. Как и у всех двс – предельно допустимый зазор между поршневыми кольцами и цилиндром – не более 0,25 мм.
2. Корпус цилиндров изготовлен из высокопрочного чугуна. Головка блока изготовлена из алюминиевого сплава. В корпусе головки располагаются сёдла клапанов и их направляющие. Важно отметить, что впускные и выпускные клапана располагаются на противоположных сторонах друг от друга.
3. Система газораспределения DOHC – наличие двух распределительных валов, расположенных в верхней части двигателя. По сравнению с другими моделями распредвалы прошли специальную полировку, что значительно повысило срок их службы. Оба вала вращает цепь грм, приводимая в движение звёздочкой коленчатого вала. Распредвалы поочерёдно давят на клапана через цилиндрические толкатели, обеспечивая своевременное их открытие и закрытие.
4. В газораспределительном механизме имеется система изменения фаз газораспределения, позволяющая автоматически регулировать открытие и закрытие клапанов в зависимости от нагрузки на автомобиль и количества оборотов. Благодаря системе фаз газораспределения EGR повышается экономичной расходов топлива, снижаются токсические выбросы, более эффективно используется КПД двигателя.
5. Жидкостное охлаждение закрытого типа, в качестве охлаждающей жидкости предпочтителен антифриз. Циркуляция обеспечивается специальным насосом, сконструированным специально для этой марки двигателя. За основу была взята помпа мотора GA16DE, после ряда модернизаций новый насос рассчитан на больший срок службы, чем его предшественник. Термостат обеспечивает циркуляцию антифриза по большому или малому кругу в зависимости от температуры жидкости. Охлаждение двигателя обеспечивается благодаря циркуляции антифриза по специальным выточенным каналам в корпусе и головке блока цилиндров. Объём системы охлаждения 6,7 литра.
6. В задней части располагается маховик, изготовленный из чугуна. Как и у моторов предыдущего семейства, на его краю находится зубчатый венец, необходимый для зацепления со стартером. У моделей с автоматической коробкой передач вместо маховика установлен диск гидротрансформатора.
7. Система зажигания состоит электронного блока управления (эбу), катушек зажигания и свечей. Катушки обеспечивают преобразование низковольтного напряжения в высоковольтное, под контролем эбу подают его на свечи.
8. Система питания включает электрический топливный насос, расположенный в бензобаке, топливопроводы, регулятор давления топлива, форсунки, фильтры тонкой очистки топлива, а также воздушный фильтр и дроссельный узел.
9. В выхлопной системе стоит лямбда зонд, постоянно контролирующий уровень токсических выбросов углекислого газа.
10. Мотор крепится на четырёх мощных резиновых опорах – правой и левой, которые расположены вверху. Они несут на себе основную нагрузку. В нижней части агрегата располагается передняя и задняя опоры, которые гасят колебательные движения от трансмиссии.

Неисправности и ремонт двигателя QG16DE

Двигатель Nissan QG16DE был разработан Aichi Machine Industry, в качестве замены GA16DE. На базе QG16 был создан мотор с увеличенным объемом до 1.8 л. — QG18DE, а также младший QG15DE. Наш подопытный, это простой мотор с чугунным блоком и неплохой мощностью, почти 120 л.с. с рабочего объема 1.6 л, но в странах СНГ моторы задушены до 106-109 л.с. В системе ГРМ применяется цепь (о ней чуть ниже), имеется стандартный набор технологий: система изменения фаз газораспределения на впускном валу (CVTC), система EGR (Для повторного сжигания отработанных газов, тем самым снижая токсичность выхлопа), электронная дроссельная заслонка, впускной ресивер с заслонками завихрителями и другие менее значимые технологии. Гидрокомпенсаторов нет, следовательно периодически нужно проводить регулировку зазоров клапанов регулировочными шайбами. Когда это нужно делать, подскажет характерный металлический стук двигателя Альмера Классик.

Каких то серьезных и явных болезней у движка не наблюдается, но кое-какие моменты посмотреть стоит: 1. Растяжение цепи ГРМ на QG16DE. Это обычное дело для данных движков, симптомы: мотор плохо заводится, присутствуют провалы тяги, плавает холостой ход, повышенная шумность. Лечится проблема простой заменой цепи, ресурс цепи примерно 150 тыс. км, цена умеренная. 2. Не заводится QG16DE. Не редкая проблема когда автомобиль заводится с n-го раза. Решается вопрос чисткой дроссельной заслонки и/или заменой сетки бензонасоса, в крайнем случае покупкой нового бензонасоса. 3. Негромкий свист. Источник — ремень генератора, решается заменой ролика с ремнем. 4. Дергается на низких оборотах, это особенность двигателя, проблема решается новой прошивкой. Кроме того, на этих движках недолговечные катализаторы, замена стоит прилично, любит загрязняться дроссельная заслонка и снижается реакция на педаль акселератора, данный вопрос решается обыкновенной ее чисткой, а в целом мотор обыкновенный, как для бюджетного автомобиля. Если выбираете для Ниссан Примеры, то QG16DE слабоват и автомобиль не будет ехать, лучше смотрите в сторону 2-х литровых QR20DE, правда для Альмеры Классик QG16 нормальный, впрочем, других вариантов там и нет.

В 2006 году вышел преемник этого мотора и назывался он HR16DE.

Номер двигателя QG16DE 1.6

Номер размещен на блоке цилиндров с правой стороны. Это место очень уязвимо и часто ржавеет, чтоб сохранить номер в целости и сохранности, покройте его термостойким лаком.

Надежность мотора

Различают гарантийный срок службы и ресурс силового агрегата.

Под гарантийным сроком подразумевается бесперебойная работа двс в течение которого не будет возникать необходимость в ремонтных работах, за исключением планового обслуживания.

Производитель даёт такую гарантию на мотор порядка 300 тысяч километров пробега при условиях соблюдения правил эксплуатации. Согласно отзывам владельцев машин, максимальный ресурс qg16de составляет 500 тысяч километров пробега.

Для того, что бы продлить жизнь сердца вашего автомобиля, необходимо:

• не допускать перегрева – как известно, перегрев приводит к деформации головки блока цилиндров, повреждение прокладки гбц и попадание антифриза в камеру сгорания. Моторное масло теряет свои свойства, усиливается износ деталей. Если своевременно не устранить неисправность, длительный перегрев в конечном итоге приведёт вас на СТО;
• своевременно производить замену масла – максимальный срок службы моторного масла – 15 тысяч километров пробега. Оптимально производить замену через каждые 7,5 тысяч километров. Подбор масла необходимо осуществляется согласно инструкции по эксплуатации;
• использовать только качественное топливо, заправляться на проверенных АЗС;
• газовое оборудование – неправильная установка и настройка может привести к выходу из строя цилиндропоршневой группы. Желательно устанавливать оборудование в специализированных сервисах или покупать авто с заводским гбо;
• производить холодный запуск в зимнее время согласно мануалу. Не допускать постоянную работу на повышенных оборотах.

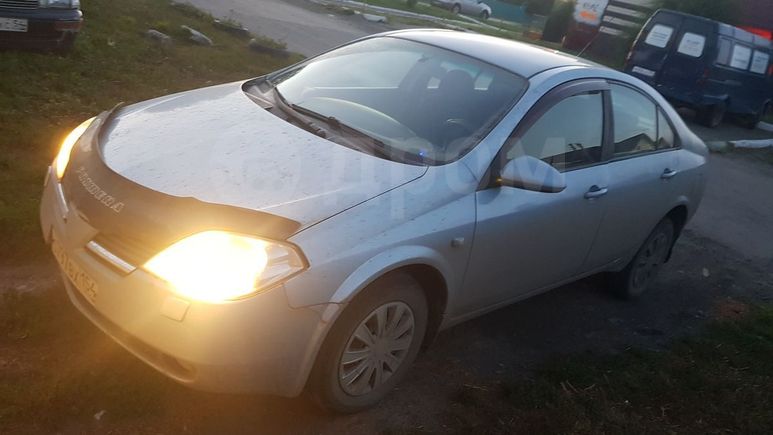

Nissan Primera P12

Технические характеристики

Что касается ТТХ автомобиля, то тут предусмотрены различные вариации двигателей. Мотор имеет мощность в 109 л.с. и отличается достаточно высоким расходом топлива – около 10 литров на 100 км в городском цикле. Несмотря на это, конструкторам удалось добиться эластичности работы двигателя в широком диапазоне оборотов. Мотор легко выхаживает за 300 000 км пробега без капитального ремонта.
На машину ставили 5-ступенчатую механическую КПП. В целом и механика достаточно надёжна при условии правильной эксплуатации. Передняя подвеска независимая, многорычажная, а задняя подвеска зависимая, но все же многорычажная. Колеса имеют 16 радиус с длиной/шириной — 205/60. Имеются стеклоподъёмники, центральный замок, противотуманные фары, ABS, круиз-контроль, климат контроль и мультимедийная система с CD-плейером, подушки безопасности, держатели для детских кресел и др. Таким образом, для машины для подобного класса и года в ней есть всё необходимое для комфортной и безопасной езды. Технические характеристики существенно отличаются в зависимости от типа двигателя.

Читайте также: Обратный клапан топливной системы мерседес аксор

Ниссан Примера P12 дизель имеет наибольший объем, составляющий 2.2 литра, а также механическую коробку передач. Мощность двигателя составляет 126 лошадиных сил. Заявленный расход – 6.1 литр в смешанном цикле. Для дизельного мотора соответственно необходимо дизельное топливо.

Ниссан Примера P12 двигатель 1.6 идет только в двух вариациях: Comfort MT, Elegance MT. Имеет мощность двигателя 106 лошадиных сил. Заявленных расход – 7.2 литра в смешанном цикле. Рекомендуемый бензин – АИ-95.

Ниссан Примера P12 двигатель 1.8 является самым популярным автомобилем, среди рассматриваемых. Также он имеет несколько различных комплектаций: Elegance МТ, Elegance AT, Comfort MT, Comfort AT и Sport. Несмотря на названия технические характеристики ничем не различаются. Так, мощность двигателя составляет 116 лошадиных сил, расход чуть выше, чем в версии 1.6 и составляет 7.4 литра. Рекомендуемый бензин — АИ-95.

Стоит уточнить, что такое обилие комплектаций имеется только у седана и хэтчбека. У универсала вообще нет комплектации Comfort, а также везде присутствует механическая коробка передач кроме модели 1.8 Elegance AT. Сами комплектации ничем не различаются в технической части: могут отличаться лишь салоном и некоторыми визуальными элементами кузова.

Ремонтопригодность

Серии qg16de – достаточно надёжные моторы, первые 300 километров пробега требуют только планового обслуживания. При аварийных ситуациях и возникновении экстренных поломок найти мастера, способного произвести ремонт силового агрегата достаточно легко. Запчасти и их комплекты достаточно просто купить на любом автомобильном рынке.

Как таковых особо критичных болячек у этой серии нет, из наиболее распространённых проблем встречаются:

• если пробег вашей машины приближается к 150 тысячам километров, при прогреве плавают обороты, двигатель трясёт и появился шум во время работы – необходимо произвести плановую замену цепи грм. Растяжение цепи при таком пробеге – обычное явление;
• в двигателе отсутствуют гидрокомпенсаторы, поэтому необходимо производить регулировку клапанов. О необходимости процедуры говорит характерный металлический стук из-под капота, но желательно производить регулировку в плановом порядке. Если будете производить регулировку сами, внимательно изучите правила выставления меток грм;
• если машина не заводится, внимательно осмотрите провода датчика коленвала, зачастую причина бывает именно в нём;
• если автомобиль дёргается на низких оборотах или пропала искра – желательно посетить электрика. Возможно, придётся произвести замену высоковольтных проводов, или произвести распиновку эбу;
• если стрелка температуры двигателя выше нормы, внимательно осмотрите термостат – возможно его заклинило или потекла охлаждающая жидкость. Если неисправность не обнаружена – скорее всего, потребуется замена прокладки гбц. Перед заменой внимательно изучите момент протяжки головки блока цилиндров.

Какое масло лить

Согласно инструкции по эксплуатации оптимально синтетическое и полусинтетическое масло. Очень важно выбирать масло у надёжных и проверенных производителей. Компания Ниссан выпускает все необходимые масла для двигателя и трансмиссии.

Видео:Регулировка клапанов без замены шайб,без микрометра и фрезеровщика.Скачать

Проверка и регулировка зазоров клапанов

Проверка и регулировка зазоров клапанов Nissan Primera

Проверка и регулировка зазоров клапанов

Ежегодно или каждые 20000 км пробега

Зазоры клапанов на всех двигателях регулируется в прогретом состоянии, однако двигатель не должен работать. Чтобы задать двигателю после ремонта необходимые рабочие зазоры клапанов, в Спецификациях даны значения для холодного состояния. Однако зазоры всех клапанов нужно будет проверить и после охлаждения двигателя. При необходимости регулировки зазоров клапанов, должны быть выполнены подготовительные работы, т. е. снята крышка головки цилиндров, вывинчены свечи зажигания и т. д.

Зазор клапана измеряется между концом толкателя и кулачком распредвала. Регулировка осуществляется следующим образом:

1. Проверните коленвал (если сняты свечи, это можно сделать за клиновой ремень), пока метка на ременном шкиве не будет совпадать с меткой ВМТ на пластине регулировки зажигания. Поршень 1-го цилиндра будет находиться в положении ВМТ (см. иллюстрацию ниже). Если теперь медленно проворачивать вал из стороны в сторону, можно заметить, что толкатель первого или четвертого цилиндра двигается вверх-вниз, т. е. клапаны перекрываются. Если это происходит с клапанами 4-го цилиндра, поршень 1-го цилиндра находится в положении ВМТ; в противном случае поверните коленвал на пол-оборота.
2. Измерьте клапаны 1-го цилиндра и все клапаны, изображенные на иллюстрации, и запишите зазор каждого клапана.

Измерение клапанов впускного распредвала (А) и выпускного распредвала (В), когда поршень 1-го цилиндра находится в положении ВМТ.

1. Для проверки зазора необходимо вставить плоский щуп между поверхностью толкателя и кулачком, как показано на иллюстрации ниже. Признаком правильно отрегулированного зазора является то, что сначала щуп протаскивается туго, а затем легче.

1. Проверните коленвал на пол-оборота, чтобы поршень 4-го цилиндра находился в положении ВМТ. Проверьте, чтобы носики обоих кулачков четвертого цилиндра были обращены вверх и проверьте клапаны (иллюстрация ниже) вышеописанным способом.

• N= R +(М-0.37) — впускные клапаны
• N= R +(М-0.40) — выпускные клапаны

Видео про «Проверка и регулировка зазоров клапанов» для Nissan Primera

Регулировка клапанов на Nissan AlmeraN15 Попытка регулировки клапанов Nissan Primera Р12. Чудо Мастера в действии. Регулировка клапанов без замены шайб. как? Ниссан VQ20

• Снимите регулировочную шайбу того клапана, у которого зазор не соответствует норме.

1. Тщательно вытрите тряпкой масло вокруг регулировочной шайбы.

2. Проверните коленвал по часовой стрелке, чтобы выступ кулачка в месте снимаемой регулировочной шайбы был направлен вверх.

3. Поверните толкатель клапана с регулировочной шайбой в сторону снятия.

• С помощью тонкой отвертки разверните толкатель пазом в сторону стрелки (QG13, QG15DE, QG15DE (L/B)).

• С помощью тонкой отвертки разверните регулировочную шайбу отверстием в сторону снятия (QG18DD).

Направление снятия регулировочной шайбы зависит от формы деталей, окружающих ее.

4. Зажмите клещами (специнструмент) распредвал, поверните клещи в направлении стрелки, используя распредвал в качестве точки опоры, и

надавите на регулировочную шайбу вниз, сжимая клапанную пружину.

• Не повредите распредвал и головку цилиндров.

• Не повредите детали, расположенные вокруг толкателя клапана (будьте особенно осторожны при работе на двигателе QG18DD, т.к. он изготовлен из алюминиевого сплава).

5, В сжатом состоянии клапанной пружины зафиксируйте толкатель клапана с помощью фиксатора (специнструмент), установив его конец по кромке толкателя клапана. Снимите клещи (специнструмент).

Снимайте клещи медленно, поскольку фиксатор толкателя может удариться о шейку распредвала и поцарапать ее.

6. Приподнимите регулировочную шайбу над толкателем клапана.

• Вставьте тонкую отвертку в паз толкателя и приподнимите шайбу (QG13.15, 18DE, QG15, 18DE(L/B)).

• Подайте струю сжатого воздуха в круглое отверстие на регулировочной шайбе так, чтобы шайба приподнялась над толкателем (QG18DD).

Чтобы не во время работ масло не попало в глаза, предварительно протрите тряпкой рабочий участок, а при необходимости наденьте защитные очки.

• Передняя шайба цилиндра №1 снимается во внешнюю сторону головки цилиндров (QG18DD).

7. Снимите регулировочную шайбу с помощью магнитного пальца.

8. С помощью микрометра измерите толщину регулировочной шайбы (t,) в зоне контакта с кулачком.

9. Подберите необходимую толщину шайбы по следующей формуле. Формула для расчета толщины шайбы (мм): t=t1+(Cl-C£,)

t: толщина регулировочной шайбы

t,: толщина снятой регулировочной шайбы

С,: измеренный клапанный зазор

С2: стандартный клапанный зазор На прогретом двигателе:

Впуск: 0,37 мм Выпуск: 0,40 мм

Стандартные клапанные зазоры на холодном двигателе:

Впуск: 0,30 мм Выпуск: 0,35 мм

• Подберите новую регулировочную шайбу требуемой толщины по маркировке на ее обратной стороне.

🔍 Видео

Регулировка клапанов Nissan Primera P12,двигатель qr20de.Скачать

Регулировка клапанов, торцевание стаканчиков. Измерения. Nissan Tiida.Скачать

регулировка зазоров клапанов QG15-DEСкачать

Когда регулировать клапана? Советы автомастеровСкачать

ТОП проблем Ниссан Примера П12 | Самые частые неисправности и недостатки Nissan Primera P12Скачать

Зачем и нужно ли - РЕГУЛИРОВАТЬ КЛАПАНА? Знать ОБЯЗАТЕЛЬНО!Скачать

Регулировка клапанов Nissan x-trail QR20 своими рукамиСкачать

регулировка клапанов ниссан x-trailСкачать

Nissan PRIMERA 2004 (QG18DE) 1.8L - Надёжный и простой мотор!Скачать

Регулировка клапанов ниссан Альмера классик.Скачать

Регулировка клапанов без замены шайб. как? Ниссан VQ20Скачать

Регулировка клапанов на Nissan AlmeraN15Скачать

регулировка клапанов ниссан пульсар ga15deСкачать

Как понять что пора регулировать клапана НиссанСкачать
