Ттх 126 мотор от приоры

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Особенности двигателя, обзор

Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 «Lada Priora» и ее модификации.

Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя.(смотреть «Блок цилиндров»)

Диаметр цилиндров двигателя ВАЗ 21126 – 82 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Конструктивно он не отличается от блока 11193-1002011, используемого на двигателе ВАЗ 21124. Основное отличие блока ВАЗ 21126 заключается в качестве обработки стенок цилиндров и увеличинная высота блока. Хонингование цилиндров осуществляется по технологии фирмы Federal Mogul, что обеспечивает получение более качественных рабочих поверхностей. Блок получил новый индекс — 21126-1002011. Чтобы не перепутать, на блоке присутствует соответствующая маркировка и окрашен он в серый цвет. Для диаметров цилиндра блока 21126 определены три класса размеров через 0,01 мм (А, В, С). Маркировка класса цилиндра выполнена на нижней плоскости блока.

На двигателе используется коленчатый вал модели 11183-1005016. По посадочным размерам вал соответствует валу ВАЗ 2112. Но коленчатый вал 11183 имеет увеличенный радиус кривошипа — 37,8мм., а ход поршня – 75,6мм. Для отличия, на щеке противовеса, выполнена маркировка — указана модель «11183». Шкив зубчатый коленчатого вала является оригинальным и имеет индекс 21126. Профиль зубьев шкива рассчитан под ремень ГРМ с полукруглым зубом. Для предотвращения соскальзывания ремня шкив с одной стороны имеет реборду (поясок) а с другой стороны устанавливается специальная шайба. На вал установлен демпфер модели 2112, для привода генератора и навесных агрегатов. Демпфер (шкив) коленчатого вала совмещен с задающим зубчатым диском. Зубчатый диск позволяют датчику отслеживать положение коленчатого вала.

Для привода генератора (и насоса гидроусилителя) применяется поликлиновый ремень 2110-1041020 – 6РК1115(1115мм). На двигателях без установленного насоса ГУР применяется ремень 2110-3701720 -– 6РК742(742мм.). Если на автомобиль установлен кондиционер, то для привода этих агрегатов применяется ремень 2110-8114096 — 6РК1125(1125мм).

Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.

Номинальный диаметр поршня -82мм. Высота поршня уменьшилась. Предусмотрено применение более тонких поршневых колец производства фирмы Federal Mogul. На днище поршня имеются четыре лунки малой глубины. Отверстие под шатунный палец имеет смещение от оси поршня на 0,5мм. Диаметр отверстия под поршневой палец – 18мм. Палец фиксируется в поршне стопорными кольцами. Верхняя головка шатуна устанавливается в поршень с минимальным зазором. Этот зазор гарантирует минимальное осевое смещение шатуна с поршнем вдоль шатунной шейки коленчатого вала.

Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.

Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.

Читайте также: Подключение катушек зажигания 406 мотор

Поршневые кольца на 82мм. Кольца, устанавливаемые на новых поршнях, являются более «тонкими» в сравнении с традиционными вазовскими. Высота колец:1,2мм – верхнее компрессионное, 1,5мм — нижнее компрессионное, 2мм – маслосъемное.

Наружный диаметр поршневого пальца 21126 – 18 мм., длина — 53 мм.

Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.

Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.

Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.

На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.

Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.

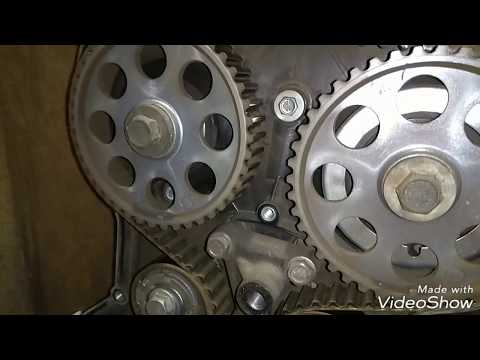

Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.

Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.

На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.

Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.

Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.

Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734 (тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.

Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.

Где первый цилиндр двигателя 21126 ?

Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала.

21126 какие форсунки ?

Форсунки «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734.

Видео:ДВИГАТЕЛЬ ВАЗ-21126 || ВАЗ-21126 ХАРАКТЕРИСТИКИ || ВАЗ-21126 ОБЗОР || ВАЗ-21126 ОТЗЫВЫСкачать

Двигатель ВАЗ 21126

1.6-литровый 16-клапанный двигатель ВАЗ 21126 появился в 2007 году вместе с Ладой Приора и потом распространился практически на весь модельный ряд российской компании АвтоВАЗ. Еще этот агрегат часто использовался в качесте заготовки для спортивных моторов концерна.

В линейку VAZ 16V также входят: 11194, 21124, 21127, 21129, 21128 и 21179.

Видео:ВАЗ 21124 и ВАЗ 21126 ПРИОРА ОСНОВНЫЕ ОТЛИЧИЯ ДВИГАТЕЛЕЙСкачать

Технические характеристики мотора ВАЗ 21126 1.6 16кл

Читайте также: Пежо 508 мотор дворников

Онлайн-мануал для этого двигателя находится тут

Коротко о моторе рассказано в статье на ЗаРулем

Для такого агрегата существуют и кованые поршни

Видео:За что мы любим и не любим 126 Приора двигательСкачать

Особенности конструкции двигателя Лада 21126 16 клапанов

Главным отличием этого двс от предшественников является широкое применение иностранных комплектующих в сборке. Прежде всего это касается облегченной шатунно-поршневой группы производства фирмы Federal Mogul, а еще ремня ГРМ с автоматическим натяжителем от Gates.

Из-за строгих требований американской фирмы, производителя ШПГ, на конвейере проводятся дополнительные процедуры обработки поверхностей блока, а также хонингования цилиндров. Появились здесь и свои минусы: новые поршни без лунок сделали силовой агрегат втыковым. Обновление: с середине 2018 года моторы получили обновление в виде безвтыковых поршней.

В остальном тут все привычно: чугунный блок, который ведет свою историю еще от ВАЗ 21083, стандартная для продукции ВАЗа 16-клапанная алюминиевая головка с двумя распредвалами, наличие гидрокомпенсаторов избавляет вас от необходимости регулировки зазоров клапанов.

На видео показаны последствия обрыва ремня ГРМ и последующий ремонт головки

Видео:Кострома эксперт 21126 приора.Скачать

Двигатель 21126 на Ладу Приору

Автомобильный двигатель 21126 является четырехтактным четырехцилиндровым мотором, устанавливаемым на автомобиль ВАЗ 2170. Впрыск топлива—распределенный, расположение вала распределительного—верхнее. Двигатель ВАЗ 21126 оснащен жидкостной системой охлаждения, тип закрытый, циркуляция охлаждающей жидкости — принудительная. Система смазочная — комбинированная (разбрызгивание и под давлением).

Для переключения скоростей на автомобиле Лада Приора установлена коробка передач (КПП) пятиступенчатая.

126 двигатель имеет следующие технические характеристики:

1. Цилиндры объемом, равным 1,6 л.
2. Степень сжатия равна 11.
3. Мощность номинальная — 98 лошадиных сил.
4. Двигатель Приора 16 клапанов.
5. Топливо подается методом распределенного впрыска с электронным управлением.
6. Шестнадцати клапанный двигатель имеет массу 115 кг.

Видео:1 Часть Лучшие Доработки 126 Двигателя ВАЗ ПриорыСкачать

126 мотор описание конструктивных особенностей

Двигатель Лада Приора устанавливается на авто ВАЗ 2170 и его модификации. В цилиндро поршневом блоке двигателя 21126 стенки цилиндров хорошо обработаны методом хонингования для получения внутренних поверхностей улучшенного качества. Чугунный коленчатый вал 11183 отличается увеличенным радиусом кривошипа. Оригинальный шкив зубчатой конструкции индексирован специальным номером 21126.

Полукруглый профиль зубцов обеспечивает зацепление с фирменным ремнем, имеющим 137 зубцов такого же профиля, газораспределительного механизма. Срок использования ремня зубчатого фирмы Gates рассчитан на 200 тыс. км.

Шатунно-поршневая группа разработана фирмой Federal Mogul. Инженерами создана конструкция, весом на 30% меньшим, чем у модели 2110. Поршневые кольца Federal Mogul имеют меньшую толщину. С целью снижения потерь от трения шатун утончен, и его головка не касается коленчатого вала. Для установки крышки шатуна используются оригинальные болты одноразового использования. Ширина новых шатунных вкладышей равна 17,2 мм.

Более тонкие кольца поршневые, компрессионное верхнее и компрессионное нижнее, имеют высоту, равную 1,2 и 1,5 мм соответственно. Маслосъемное кольцо выполнено высотой 2 мм.

Чугунная головка блока цилиндров 21126 — 1003011, рассчитанная на Приору 16 клапанов, имеет площадку, подходящую под новый механизм натяжения ГРМ ремня. Головка отлита заодно со стаканами колодцев под свечи.

Прокладка ГБЦ имеет два металлических слоя, ее общая толщина равна 0,45 мм. Конструкцией детали предусмотрены специальные отверстия для цилиндров. Диаметр каждого отверстия равен 82мм.

Каталитический нейтрализатор — катколлектор модель 11194 — 1203008 — 10(11), обеспечивает выполнение требований по нормам токсичности Евро 3. Для норм Евро 4 — модель 11194 — 1203008 — 00(01) соответственно.

В водяном насосе произведены изменения для продления срока эксплуатации — использование подшипников и сальников другого вида.

Система зажигания и топливная система силового агрегата не отличаются от ВАЗ 11194. Свечи для Приоры 16 клапанов оборудованы индивидуальными катушками зажигания. Топливные рампы, изготовленные из нержавейки, подходят для установки фирменных форсунок SIEMENS или BOSCH, подающих горючее в соответствии с определенными фазами.

Универсальная схема смазочной системы состоит из следующих составляющих:

• Насос масляный, состоящий из шестерен.
• Картер стальной под блоком цилиндров.
• Фильтр масляный.
• Датчик масляного давления.

Читайте также: Обслуживание лодочных моторов hidea

Электронная управляющая система двигателя оборудована контроллером Январь 7.2 или М 7.9.7.

Видео:ВНЕШНИЕ ОТЛИЧИЯ 120, 124 и 126 МОТОРА ВАЗ 2110 2112 ПРИОРА, КАК ОТЛИЧИТЬ МОТОР? РАЗНИЦА ДВС ЛАДАСкачать

Факторы, влияющие на ресурс ВАЗ 2170

По утверждению завода-изготовителя ДВС 21126 на шестнадцать клапанов обладает продолжительностью стабильной работы, равной 200 тыс. километров. После определенного пробега необходимо производить капитальный ремонт. Бережное отношение к ВАЗ 2170, исправное техническое обслуживание (ТО) и своевременная замена поврежденных узлов и деталей приведут к длительному эксплуатационному ресурсу автомобиля.

Причины, влияющие на длительность эксплуатации силового агрегата:

1. Перегрев движка. Повышенные температуры работающего двигателя негативно отражаются на общем ресурсе мотора. Сохранение рабочей температуры элементов силового агрегата на постоянном уровне существенно удлиняет время его работы.
2. Горючее. Руководство по эксплуатации автомобиля содержит подробную информацию о рекомендованной марке бензина. Заливать в двигатель на Приору 16 клапанов топливо необходимо проверенного качества.
3. Масла машинные. Какое масло лучше заливать, его марка и сколько нужно смазочного материала указано в сопроводительной документации на авто. Шестнадцати клапанный двигатель 126 наиболее хорошо воспринимает полусинтетические и синтетические моторные масла. Полная замена масла должна проводиться ежегодно или после пробега, равного 15 тыс. километров.

Оптимальное значение температуры рабочего двигателя равно 90 — 95 °С. Правила допускают работу силового агрегата с температурой, доходящей до ста градусов, при условии работающего вентилятора радиатора. Пониженной считается температура двигателя ниже +90°С. При морозах необходимо большее количество времени для прогрева мотора до нужной отметки на приборе.

Обслуживая свой автомобиль ВАЗ 2107, автовладелец может произвести замену масла своими руками. Для этого необходимо знать, как сливать отработанную смазочную жидкость, какое масло лить в Приору и сколько моторного масла заливать в горловину.

Видео:ДВИГАТЕЛИ ВАЗ 21124 и ВАЗ 2112 16 КЛАПАННЫЕ ОСНОВНЫЕ ОТЛИЧИЯСкачать

Гнет ли клапана

В автомобилях Лада Приора даже в 16-ти клапанном силовом агрегате 126 часто могут гнуться клапана. Причины, вызывающие данный дефект, кроются в несоблюдении правил эксплуатации, при нарушении регламента замены следующих узлов и деталей:

• ролики;
• ремень газораспределительного механизма (ГРМ);
• помпа водяная.

При поломке одного из перечисленных компонентов поршни, оказывая механические воздействия на клапана, могут их погнуть. Конструктивные особенности двигателя — вот причины того, что мотор может загибать клапана. Деформация клапанов вызывает необходимость производить капитальный ремонт двигателя Приора.

Чтобы избежать данного дефекта автовладельцу необходимо производить своевременную проверку элементов ГРМ. Особое значение имеет ремень, который подлежит тщательному обследованию через 50 тысяч километров пробега. При проверке исключаются следующие неисправности:

Ролики и помпа ГРМ 126 также должны быть подвергнуты осмотру, т.к. мотор гнет клапана и при их неисправностях.

Признаками изношенности ремня и других компонентов ГРМ являются вибрации и неприятный скрежет в моторном отсеке. В этом случае необходимо срочно отремонтировать или заменить поломанные элементы во избежание появления деформаций клапанов двигателя.

Видео:Отличия всех модификаций 16 клапанных двигателей ВАЗСкачать

Почему троит двигатель

Из часто встречающихся поломок данного силового агрегата отмечается такие дефекты, как неустойчивая работа и троение мотора. Подобные отказы происходят вследствие появления неисправностей в узлах и деталях двигателя:

• снижение давления топлива;
• дефекты элементов газораспределительного механизма;
• сбои в работе датчиков;
• нарушение герметичности в шлангах;
• неисправная дроссельная заслонка.

Мощность силового агрегата снижается по следующим причинам:

• низкая компрессия в одном или нескольких цилиндрах;
• прогорание прокладок;
• износ стенок цилиндров;
• стирание колец поршневых;
• деформация поршней под воздействием высоких температур.

Троение движка можно устранить при помощи промывки форсунок. Причины нестабильной работы силового агрегата могут крыться в неисправности следующих устройств:

• свечи для Приоры 16 клапанов;
• катушка зажигания;
• заслонка дроссельная;
• регулятор холостого хода;
• аккумулятор;
• стартер;
• катушка зажигания;
• бензонасос;
• топливный фильтр;
• регулирующее устройство давления топлива.

Свечи на Приору можно заменить самостоятельно. Для этого необходимо ознакомиться с принципами правильного выбора и замены данных узлов, описанными в специальных статьях в интернете.

Видео:ВАЗ 21126 поломки и проблемы двигателя | Слабые стороны VAZ мотораСкачать

Тюнинг двигателя Приора

Чтобы улучшить показатели мощности силового агрегата Приоры, прибегают к следующим доработкам:

1. Устанавливается ресивер.
2. Схема выхлопа: 4-2-1.
3. Заслонка дросселя: 54 —56 мм.
4. Распределительный вал спортивного типа.
5. Доработка головки блока цилиндров(ГБЦ) путем пиления.
6. Облегченные клапаны.
7. Форсунки типа 440сс.

Кроме рассмотренного метода преобразования силового агрегата для увеличения динамических показателей, существует еще несколько способов тюнингования авто данной модели.
